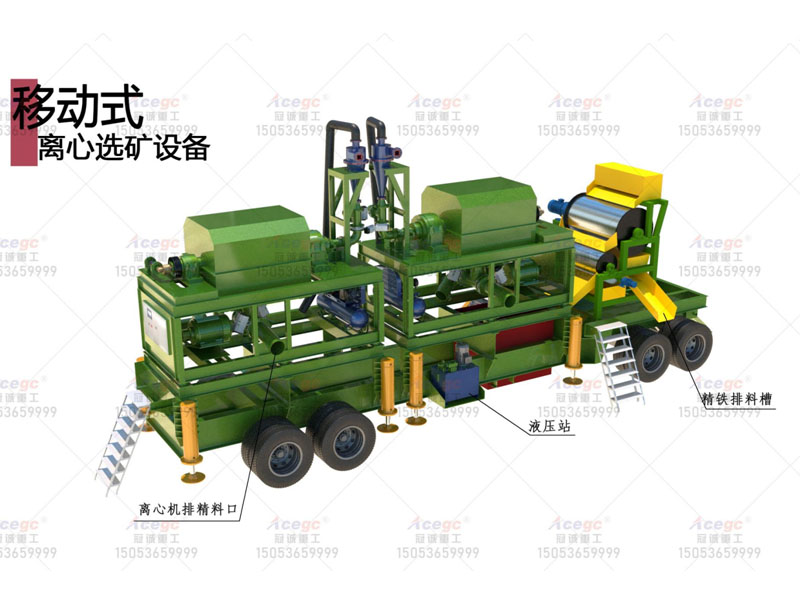

移動式離心選礦車示意圖
1#移動篩分車流程：原料通過工程車輛進入振動給料機（雙層），首先篩分出大于10CM的不合格廢料，合格的物料均勻送入絞洗筒內進行清洗，并且通過滾筒篩篩選分級為：<6mm物料；6-30mm物料；30-100mm三種規格。
其中30-100mm物料通過輸送機排出；
6-30mm物料排入一臺跳汰機內進行選礦作業；
6mm以下物料通過沙泵打入2#離心選礦車內進行作業。
2#移動式離心選礦車作業流程：1#篩分車沙泵打入的6mm以下的物料通過緩沖箱減壓后通過磁選機進行選別：第一道磁輥?900X1600mm，磁場強度2800-3000高斯，進行精鐵的選別；第二道磁輥?500X1600mm，磁場強度13000-15000高斯，進行鉭鐵、鈮鐵的選別；廢料排入離心機底部泵箱內通過沙泵送入離心機內繼續進行二次選別。
臥式離心機與立式離心機對比
Comparison between horizontal centrifuge and vertical centrifuge
|
|
臥式全自動排礦離心機 |
立式手動排礦離心機 |
|
控制方式 |
PLC電腦全自動控制 |
人工手動控制 |
|
卸礦方式 |
自動 |
手動 |
|
轉子結構 |
臥式(兩端固定) |
立式(下端固定) |
|
穩定性 |
高(使用壽命高) |
低(使用壽命低) |
|
安裝方式 |
不需要水平硬化基礎 |
水平硬化基礎 |
|
進料方式 |
沙泵(能控制進料濃度在30%) |
高低落差自流(不能控制進料濃度) |
|
回收率 |
90%以上 |
70% |
|
應用于移動設備 |
能 |
否 |
|
最大型號 |
1200# 及以上(需要訂制) |
80# |
1.底盤chassis： 四軸16條9.00-2#輪胎；
自制重型汽車底盤，采用56#\25#工字鋼梁焊接
4 axle 16 tire 9.00-2 1套1set - 含牽引&轉向系統
Including traction & steering system
2.離心機Centrifuge 規格：1200#臥式全自動排礦
Specifications:1200# horizontal fully automatic ore discharge
PLC電腦全自動控制
PLC computer automatic control
3.空氣壓縮機：3KW*1臺
Air compressor: 3kw * 1 set
4.電機：18.5KW*1臺Motor: 18.5kw * 1 set2臺
5.液壓系統Hydraulic system
液壓站1臺 1 hydraulic station
液壓支腿8條 8 hydraulic Outriggers 1套
6. 離心水泵Centrifugal pump
流量：200；揚程20米；6進5出輸送距離200-300米
Flow: 200m3/h; conveying distance: 200-300m; lift: 20m
Inlet: 6 inches; outlet: 5 inches 1臺
含進水管道12米(橡膠鋼絲管)，出水管道30米(消防水帶)，超出部分由配件選擇。
The water inlet pipe is 12m (rubber steel pipe), and the outlet pipe is 30m (fire hose). The excess part is selected by accessories.
7. 6寸離心機供料沙泵+22KW電機+泵箱 1套
8.PLC控制柜Power Distribution Box 開關品牌：德力西
Switch brand: Delixi含至設備電機線，不含電纜線
Including motor line to equipment, excluding cable line
